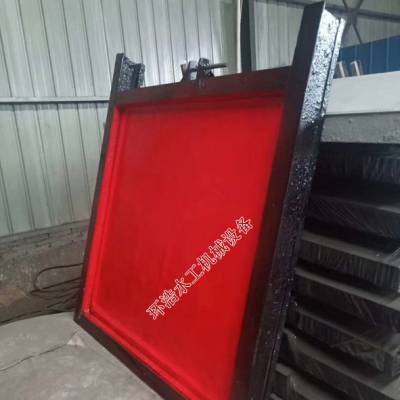

2.0米*2.0m铸铁闸门安装使用说明：

一、 适用范围

主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。可广泛用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛等行业。

二、性能及结构

1﹑闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。 2﹑形式：洞口式闸门

3﹑结构：设备主要由手电两用启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。密封性能良好，久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑性能可靠等特点。闸门的门板﹑门框系采用不锈钢，适用于污水腐蚀环境。 4﹑工作场所：室外 5﹑安装形式：洞口式

三、安装及调试

1﹑设备到现场后应对照送货单单独检验闸门是否完整，有无损坏。 2﹑检查闸门安装位置及土建尺寸是否与图纸相符。 3﹑安装时必须分四部分安装

4﹑首先门框的安装：安装前，先与预埋钢板焊接固定，此时门框两侧须平行且应与底框及上部框架垂直，门框安装好后进行二次浇注，二次浇注一定要封实，不能有渗水现象，待混凝土养护后方可使用。门框安装时应***导轨面在铅垂线上，其倾斜度不大于1//1000。***其平面度及对角线误差不超过标准规定。

4.1 门框安装好后，同时清除门框中杂物，以免影响门叶的安装。特别是密封面上不得有其它杂物。 4.2 门体安装应注意对角线误差。

4.3 然后安装启闭机机座，安装时注意平面度。

4.4 安装时应检测闸板与闸门框之间的密封圈间隙，闸门*正向工作水头时，密封泄露小于1.25L/min

5﹑启闭机的安装方法：启闭机固定其位置时，先将启闭机的螺杆孔中心与闸门轴心调整到一直线上，然后将丝杆插入闸门吊耳，再用穿销连接，使两者位于同一铅垂线上，再将启闭机上的链接钢板与机座用螺栓或焊接来固定。

6﹑启闭机的丝杆与闸门连接后，检查各部位是否全部安装到位，方可适用启闭机，在一般情况下，启动如不灵活，可微调连接板的位置，感觉轻松灵活后方可固定。

7﹑驱动装置手电两用，灵敏可靠，手动时，在操作手轮时首先调节手柄板到手动位置，然后旋转手轮或直接作输出轴转动，从而实现闸门启闭动作，此时电路切断，不可进行电动操作；在电机驱动时，手轮不可旋转，所有结合面的密封处没有渗漏,并观察其手动装置及自动复位功能是否到位。

8﹑指示式开度计和双向过力矩开关*可靠，开度指示仪的表盘刻度为***比。其动作数值在实际使用中进行调整，闸门的启闭度控制也应在调试时根据实际使用情况进行调整.

9﹑手轮上标明开闭方向，手轮顺时旋转为关闭闸门，人工操作力不大于150N。

10﹑电动启闭装置的电机*转矩应大于额定转矩的3倍，驱动电机的连续转动时间不得低于15分钟。

11﹑闸门结构形式便于维修检查，能满足室外安装使用要求。

12﹑电动闸门就地控制设备能将闸门的位置信号传送到PLC。

13﹑闸门启闭速度应不大于0.5m/min。

14﹑闸门的全开﹑全闭位置信号﹑过载报警信号送至控制系统。闸门的控制有手动和自动两种模式，由闸门控制箱面板上的模式转换开关来选择，模式转换开关的状态反馈给控制系统。

（1） 手动模式：选择开关设在机体上，操作人员可在现场手动﹑电动开关闸门。

（2） 自动模式：现场电控柜配置有向中心控制式传输状态信号的接口和接受中控制室遥控的信号接口。

四、使用与维护

1﹑在通常情况下，各种闸门与本厂生产的各种启闭机配套使用。启闭机及电动头使用维护详见阀门电动装置说明书。

2﹑使用手动闸门时启闭机用力要均匀，不要在起升或关闭时用力过猛，以免损伤定位装置。

3﹑手动时不可进行电动操作，电机驱动时手轮不可旋转，所有结合面的密封处无渗漏。

2.0米*2.0m铸铁闸门安装方法与日常使用：

在铸铁闸门安装前,首先检查各部连接部位的螺栓是否因运输装卸中造成的松动，如有松动应以加固。检查主立框与附框、主立框与横框、闸板与闸框连接的止水面是否有错位，如有错位则松动联结螺栓将止水面调整在同一平面内。铸铁闸门必须采用需要整体安装，严禁拆开安装。安装调整，铸铁闸门的一期工程基础布置图配钢筋并留一定的焊接长度。二期浇注前将铸铁闸门整体吊装就位，穿好各调整螺栓并拧紧，找好闸门前后、左右的正确位置，找直找平，用拉线加以固定，然后调整螺栓与工程钢筋焊接，再用塞尺检测确保各止水面的间隙在0.3mm以下，*可进行二期浇注。

2.0米*2.0m铸铁闸门工作原理:

在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，***止水效果良好，达到调节流量和控制水位的目的。

2.0米*2.0m铸铁闸门技术特性：

具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、***河道安全运用、使用寿命长维修费用低等优点

2.0米*2.0m铸铁闸门安装调整:

1、 闸门安装前，首先确定水流方向，然后必须校正闸门底横框上平面的正确高度
位置，闸门底横框上平面必须高于河底（或渠底平面0.5米为宜以防止水流的冲激，把石头、泥沙、杂木等漂浮物冲进闸门底横框内，造成闸门不能下降到相应位置，影响止水效果。

2、 闸门安装前，*按检查各部位的连接螺栓是否在运输和装卸中造成松动，若有松动，应用扳手拧紧。

3、 在检查，两边立框个上、下闸框连接处的四周止水面是否错位，若有错位，应用扳手松动连接处螺栓，将四周止水面调整在同一水平面内，再拧紧。

4、 闸门在组装时，为了使闸板和闸框止水摩擦贴合更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了顶丝，注意在间隙调整好后，将卡铁和顶丝拆除后，才不会影响闸门启闭。

5、 闸门安装时，应整体安装，禁止闸板、闸框分开安装，以防闸框弯曲变形，影响止水效果和启闭机。

6、 闸门吊装进预留二期浇筑水泥结构基础布置孔口后，一定要***两边立闸框用水平长水平尺紧靠在铅垂线，上下横闸框用长水平尺紧靠在水平线上，闸门整体吊装就位后，调整好前后、左右、上下的正确位置，然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面的间隙，同时对间隙大于0.2mm处用高强螺栓进行调整，要确保各止水面的间隙在0.2mm以下。在将闸门背水面两边立闸框用型钢或木杆支撑紧，以防水泥浇筑时挤压，造成两边立框弯曲变形，影响闸板在闸框滑道内上、下滑动。确认无误后*可进行二期浇筑水泥。

7、 闸门二期浇筑水泥后，要及时把流进闸板、闸框、紧闭压板间隙中的水泥清楚完毕，防止水泥凝固后，影响闸门启闭

2.0米*2.0m铸铁闸门的用途及特点：
主要用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。防腐能力强，可在PH=6-8的流体酸碱中使用。闸门结构合理，便于安装、操作简单灵活，便于管理。适用正向受压止水，正常使用水头1-8m。根据用户需要可制造高水头闸门，*正向设计水头可达50m，反向水头可达20m。闸门关闭时设有锁紧，止动装置，在结构上采用机加工面硬止水，止水效果好，密封性***，正常渗水量L≤1L/h·m规格齐全从0.2×0.2—6×6米。按闸门的结构形式分为：PZ型平面平板门和PGZ型平面拱形门，又可分为整体式和组装式两种形式。门体、门框由  灰口铸铁  （或球墨铸铁）制成，经过内应力消除，无变形。根据用户要求，止水面可采用镶铜或镶不锈钢等耐蚀材料精密加工制造采用或橡胶封水。
