| 产品特性：中型 | 品牌：环浩 | 型号：pgz |
| 加工定制：否 | 功率：1000kw | 处理污水量：1000m3/h |
| 规格：1000 |

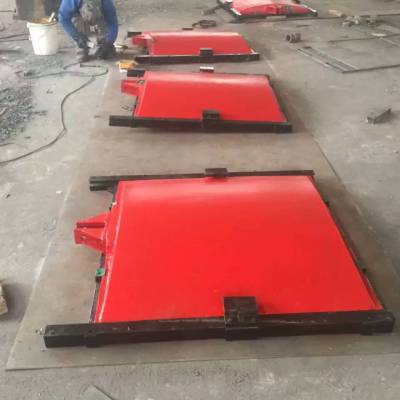

2m*2米铸铁镶铜闸门产品概述：
1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4.品种规格齐全，适应性广。
5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
铸铁镶铜方闸门又名铸铁方闸门，方闸门，主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。
2m*2米铸铁镶铜闸门的做工程序如下：
1、门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨（铣）及立车精加工并分别加工一道槽，以便镶入青铜密封面。
2、门体为整体铸造的方形或圆形平板，并在迎水面自带“井”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-500mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨，可以自由滑动。门体上端有吊耳，φ1200与□1000的闸门吊耳与门体一起浇铸，超过φ1200与□1000的闸门吊耳为单独装配，门体与吊耳的两接触面精加工之后用螺栓固定。 超过φ1200与□1000的闸门须另浇铸两段导轨，导轨与门框用螺栓联接，导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接紧固，***导轨与门框导向槽一致。
3、楔紧装置：为达到闸门的止水效果，闸门两侧设置楔座与楔块。楔块用铸铁制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于对楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块的位置，减小门体与门框的密封面间隙，从而***止水效果。当门体未关到位时或已到位而楔块尚未楔紧时，需重新调整楔块。
4、密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面铜条镶好之后用龙门铣床进行铣削，磨削加工，***门框和门体之间的紧密配合。丝杆由圆钢车制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆下部焊有圆钢销套，用销轴与门体吊耳相连。丝杆总长度超过一定长度时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节。
5、门框、门体一般按5m水头设计，更高水头需重新设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。
2m*2米铸铁镶铜闸门的安装校正：
预埋件---预先安装（埋藏）在隐蔽工程内的构件.就是在结构浇注时安置的构配件，用于砌筑上部结构时的搭接。以利于外部工程设备基础的安装固定.预埋件大多由金属制造，例如：钢筋或者铸铁，也可用木头，塑料等非金属刚性材料。闸门预埋件是指和闸板配套的闸框的预埋。底枢承轴台、底槛、下拉杆安装 顶底枢是***闸门安全、正常运转的关键所以施工时对顶底枢安装精度要求较高(247±1mm)是旋转中心的准确位。放样-旋转中心放样-单位mm-依据各自闸首的土建预设的基准放样点和船闸中心线做船闸中心线的垂线垂线向两边延伸两端各取长度23000/2+868=12368总长24736mm即为旋转中心距制作空间支撑架将承轴台悬吊预定位底槛放样-以旋转中心为圆心画圆R=12725mm作为轨道的外边R=11725mm作为轨道的内边。 底槛中心线R=12225mm。下拉杆预埋件放样→下拉杆互成60度角→按找三角定位法放样。
安装---放样完毕后可进行底枢钢筋的制作及安装前的准备工作等。由于在承轴台出厂前已找心或蘑菇头已装配好承轴台的中心点容易找出中心定位则以通过旋转中心样点挂垂球对准承轴台的中心进行控制高程控制以提供的各自闸首的水准点为基准并测算与底枢承轴台的高差值然后用s1水准仪进行测量控制每承轴台上测四个点承轴台底部架设调节支撑钢架用螺母微调水平从而***平面水平。底枢承轴台加固钢筋及角钢与闸首底板钢筋焊接牢固对破坏的底板钢筋应进行加强恢复待底枢砼浇筑完成且达到初凝后如蘑菇头未装配的则压入蘑菇头事先应装入衬套蘑菇头安装后切记加盖塑料薄膜纸防止尘土进入。质量控制严格按照船闸建设工程规范执行底槛安装标高公差要求02mm测量两只承轴台间距误差不超过±1mm测量承轴台标高上游-3145mm下游-3005mm公差要求03mm测量承轴台相对高差≤2mm测量承轴台水平倾斜度偏差不超过0.5mmDc/1000,Dc为承轴台外径。
移、落门、门体调正---门体初步就位后未必底枢承座正对蘑茹头上空此时必须考虑移门即需将门体移到蘑菇头上部。具体操作是用100T油压千斤顶将门体顶高50cm左右油顶位置宜摆在主要受力部位接着在闸门底横梁下依次铺设槽钢、滚筒或φ30mm元钢、支撑铁凳及垫板然后松下油顶将闸门搁置铁凳上门体由一个固定物体变成一个易移动体另在面板侧焊一吊点用钢丝绳作牵引通过手拉葫芦受力将门体缓缓移至所需位置即门上底枢承座钢帽正对蘑菇头上空闸门门体在移动过程中务必加以保险防止倾覆。落门前还必须要检查底枢承座上加油孔是否通畅干净否则应加以清洗以达到要求避免门体安装完毕后油孔不出油的现象发生然后掀掉蘑菇头上的塑料纸再将蘑菇头抹干净涂抹润滑油***其润滑可靠。以上动作完毕便开始落门。首先将门体顶高抽掉支撑铁凳然后慢慢松油顶将底枢承座钢帽压在蘑茹头上因蘑菇头为半圆形结构与门上底枢承座钢帽为面接触故底枢承轴台中心与门上底枢承座钢帽中心应重合落门基本完成。门体调正这一动作***这将关系到顶枢拉杆及座的准确安装及以后的门体调试的难易程度它的工作原理就是将底、顶枢中心基本调整到同一条垂直轴线上。门上顶枢支座与底枢承座在闸门出厂前就已装配但必须***两者轴孔的同轴度偏差不超过0.5mm,这在闸门制作过程中是个关键。也是闸门准确安装所要求的。首先需将底枢中心点引到顶枢上空位置可通过挂垂球对中心点的办法样点找好后做好标记并加固牢靠这一动作在底枢承轴台安装好之后移门之前做***通视无障碍。门体落门后先将闸门上顶枢中心点划出然后通过原先做好的由底枢中心引出的样点挂垂球调节油顶高度来调整门体的顶枢中心底枢中心保持不变直到使垂球点正对门体顶枢中心位置为止此时顶底枢中心基本处于同一垂直轴线上后门体底部再操平→顶枢拉杆、座安装→门体调正后进行顶枢拉杆、轴及拉座的定位安装。安装时上拉杆靠航道侧下拉杆靠门库侧拉杆和支座座面保持10mm的间隙以防止门体下沉变形。上拉杆轴线与下拉杆轴线按设计图纸进行控制两夹角为60度支座中心与顶枢中心距离按设计值进行控制。拉杆保持水平水平倾斜度偏差不超过Ld/1000(Ld为拉杆长度)顶枢相对高差控制在1.0mm之内顶枢支座和闸门顶枢座板用铰制螺栓联接顶枢拉杆座地脚螺栓与预埋件彼此焊接牢固尾部与面层钢筋焊接拉杆标高与摩擦片的间隙应符合设计要求安装调整好拉杆长度后紧上拼帽顶枢剪力板与拉座焊牢。顶枢拉杆座安毕后可进行拉座砼的浇筑。
门体调试---顶枢拉座砼强度达到要求后便进行闸门的调试工作。因启闭机推拉杆暂未接上闸门的开门、关门只能用人工推动来控制。门体调试主要通过调整上下拉杆上的花兰螺母来调整拉杆的长度从而改变顶枢中心的位置通过测试闸门斜接柱端的水平跳动量使之达到规范要求。首先在斜接柱端上面贴有用来测视跳动量的米格纸然后在闸首底板上架设S1水准仪架设位置要通视闸门的开关位置分别测视闸门在开门位置、中间位置、关门位置的斜接柱端的水平跳动量通过调节花兰螺母反复开关、多次测量直到闸门斜接柱端的水平跳动量达到规范要求为止跳动量允许偏差应小于或等于2mm。另外要求闸门要运行平稳无抖动无异常响声闸门要开关到位。闸门调试完毕后*复测斜接柱及门轴柱止水面的垂直度和偏差以验证门体的制作误差为后续的中、边缝安装调整工作做到心中有数顶枢拉杆花兰螺母需有可靠的防松动措施可在两拉杆之间绑焊φ20mm元钢。
中缝承压条、边缝止水安装及墙上埋件安装、底止水安装→中缝、边缝及底止水的安装调整在闸门安装中是个较为关键的工序它直接关系到闸门今后止水效果的好坏和支承的可靠性必须严格按要求进行控制。边缝安装调整前需进行关门位置的确定首先按闸首船闸中心线放出闸门斜接柱承压条边线以两底枢中心连线至斜接柱承压条中心点的距离确定闸门斜接柱承压条中心位置放出样点左、右闸门应对称于闸室中心线布置量取边缝羊角各构件到承压条边线及中心的距离以是否达到设计尺寸来确定关门位置。关门位置确定后封门使闸门处于固定状态然后进行中缝、边缝及底止水的定位安装。以事先放出的中缝承压条边线和中点样点作为中缝承压条安装的基准垂直度通过挂垂球控制承压条底部高程按设计控制。闸门中缝两条承压条中有一条承压条支承块与门上螺孔配钻孔螺孔尺寸和间距符合设计要求达到互换要直线度拉直线通过调节双头及顶头螺栓进行调整相对直线度<2mm通长直线度<4mm中缝承压条间隙允许偏差0.4mm。中缝承压条定位后再安装两边侧板侧板焊接要对称焊接速度保持一致防止变形。当门处于关门位置时安装墙上边缝止水埋件。首先应将门上边缝止水安装调直控制好垂直度。以边缝止水做为埋件安装的基放出埋件安装的控制边线和中心点。埋件与中心线偏移允许偏差应控制在2mm之内接头平顺。埋件底部标高按设计要求控制。
