铸铁闸门是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口，以调节上、下游水位，泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流（水闸、堤坝、涵洞、管道）、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。
铸铁闸门由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。
铸铁闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口。在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，***止水效果良好，达到调节流量和控制水位的目的。

铸铁闸门具有外型美观、结构简单、操作安全、启闭灵活运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀性能强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、***河道安全运行、使用寿命长、维修费用低等优点水闸，按其所承担的主要任务，可分为：节制闸、进水闸、冲沙闸、分洪闸、挡潮闸、排水闸等。按闸室的结构形式，可分为：开敞式、胸墙式和涵洞式。开敞式水闸：当闸门全开时过闸水流通畅，适用于泄洪、排冰、过木或排漂浮物等任务要求的水闸，节制闸、分洪闸常用这种形式。胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或当水位高于闸孔设计水位，即闸的孔径按低水位通过设计流量的情况。胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水，挡潮闸、进水闸、泄水闸常用这种形式。如中国葛洲坝泄水闸采用12m*12m活动平板胸墙，其下为12m*12m弧形工作门，以适应必要时宣泄大流量的需要。涵洞式水闸多用于穿堤引（排）水，闸室结构为封闭的涵洞，在进口或出口设闸门洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥，排水闸多用这种形式。

本公司产品是一种水利工程专用设备，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道）等进水闸、退水闸的配套机械。所有产品启闭灵活，经久耐用，自动化程度高，并可为您的工程提供成套设备，并可协助设计、安装。

PGZ型铸铁闸门规格参数 A       B C D E F H d 门叶重kg 总重kg Bitmap

                                             0.2X0.2 200 200 40 340 45 300 490 90 10 21 14 平

                                             0.3X0.3 300 300 40 450 45 420 680 100 14 28

                                            0.4X0.4 400 400 40 550 50 515 900 100 20 35 板

                                            0.5X0.5 500 500 50 670 50 615 1090 110 25 75

                                            0.6X0.6 600 600 60 780 50 720 1280 110 50 140 型

                                            0.7X0.7 700 700 60 890 50 820 1300 110 80 200

                                           0.8X0.8 800 8000 60 1000 50 950 1330 120 200 315 整

                                             1X1 1000 1000 70 1210 50 1170 1550 140 260 420

                                          1.2X1.2 1200 1200 80 1410 60 1270 1800 150 450 604 体

                                          1.5X1.5 1500 1500 100 1700 80 1600 2250 230 900 1400 18

                                          1.8X1.8 1800 1800 100 2000 80 1900 2880 230 1150 1540 拱

                                          2X1.8 2000 2000 100 2200 80 2120 2880 230 1320 1700

                                             2X2 2000 2000 100 2200 80 2120 3080 230 1500 2400 型

                                         2.X2.5 2000 2500 100 2200 80 2120 3850 250 1850 2900

                                         2.5X2.5 2500 25000 120 2740 80 2640 3850 250 2340 3746

                                              3X3 3000 3000 120 3240 95 3140 4600 250 3375 5400 组合

                                         3.5X3.5 3500 3500 120 3740 95 3640 4850 250 5100 7100 拱

                                      4X4 4000 4000 120 4240 95 4140 5440 250 7100 9700 型

①底槛安装：底槛安装需重点控制底坎的高程、中心点及不平度，安装完毕，尺寸须达到优良，其它尺寸达到图纸和规范要求，交付二期砼。

本公司是从事水工机械启闭机、闸门、螺杆启闭机、卷扬启闭机、铸铁闸门、钢制闸门、翻板闸门、不锈钢闸门、拍门、清污机、格栅除污机、橡胶止水带等水工产品的制造、生产销售及指导安装的综合性厂家，我公司具有完善的现代化管理模式，产品结构合理，性能可靠，物美价廉，确保向客户提供高质量的产品和周到的售后服务，是制造、销售、安装一体化的规模型水利工程机械生产企业。

铸铁闸门 广泛用于各类给排水工程和水利、水电工程中，主要用来控制各类闸门、堰门、阀类的升降，从而实现闸门或阀门的开启和关闭。

铸铁闸门结构组成

环浩水工机械铸铁闸门，由闸板、闸框、吊座、压板、紧闭压板、地脚螺栓、标准件等部件组成。

电动闸门可在现场控制，也可在控制室进行远程自动控制，将运行信号和故障信号送到控制室。自动控制时由PLC系统控制设备的运行。?

所有铸铁部件经过时效处理或高温回火处理，重要零部件采用树脂砂/消失模造型工艺。

门框、门体按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。?

（1）．门框?

门框由球墨铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。?

门框按规定的设计水头设计；抗拉、抗压、抗剪强度的安全系数至少为5。?

（2）．门体?

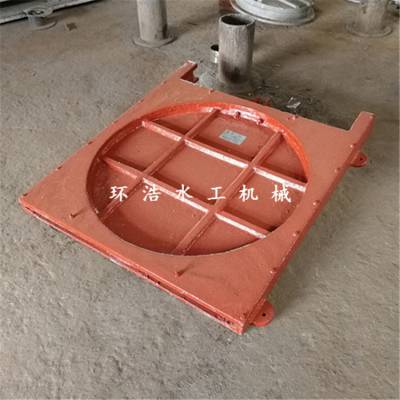

门体为整体铸造的方形或圆形平板，并在迎水面自带加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。?

（3）．导轨?

门导轨用与门框同样的材料制造，拧紧在门框上或门框整体浇铸，所有的支承面及接触面需经机械加工。?

导轨的长度是当门体处于全开启位置时，能支承门板垂直高度的一半，同时采取必要的措施以防止导轨上螺栓的横向移动。螺栓的尺寸具有尽能承担来水压力和楔块作用所产生的全部推力，安全系数为5。导轨上装有铝铁青铜制成的耐磨嵌条作为门体开启与关闭的滑动面。?

导轨按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，在闸门开启到位置时，其导轨的***高于闸板的水平中心线。?

（4）．锲紧装置?

楔紧装置由楔座、楔块组成，楔座牢固地连接在门框两侧的适当位置上，当门体全闭时，与门体上的楔面完全接触。?

楔座采用铸铁或更好的材料加工，楔块采用锡青铜制作，并应经精加工，以***二斜面面积的接触。?

楔紧装置紧固件及定位螺丝牢固地与门框导轨和门体连接，并有足够的可调性，经最终调整后予以固定，楔紧装置的可调部分设在门框上。配对楔块的倾斜度按下列要求选择，只需在杆上施加最小的作用力就可在闸门支撑面上产生的压紧力、从而达到的水密性。?

（5）．密封面?

门体和门框的支承面用轧制或挤压的铝铁青铜条制成，并应牢固地安装在经加工的门框和门体的槽中，以***在门框与门体的使用期间保持原位而不发生变形、松动现象。门体和门框上经加工的凹槽在安装支承条之前涂一层防水粘结剂，以***水密性，支承面经精加工。?

（6）．推力螺母?

每座闸门的推力螺母要求足够的设计余量，?以承受在运行水头下开启或关闭闸门时所产生的推力，最小安全系数为5。

（7）．丝杆?

丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。?

（9）.手电二用启闭装置?

驱动机为三相异步电动机，电压380V，频率50HZ。电动机的额定功率大于实耗功率15%。?

电机轴承寿命不少于10万小时。?

电机有过载保护，其信号的类别明确，能满足自控或电气专业的接线要求。?电机表面防护能长期适应于各种气候条件、各种工况和电机的温升要求。?电机的绝缘等级为E级以上。?电机的防护等级为IP65。

电动执行机构设指示式开度计、双向过力矩保护装置及螺杆的护罩，采用手轮操作时，手操作力不得大于150N。?

电动执行机构的输出转矩大于额定转矩的3倍，驱动电机的连续运转时间不低于15分钟。采用AUMA、ROTORK、SIPOS等类似品牌。

铸铁镶铜闸门1.2米*1.2米 厂家直销 按需定做

铸铁闸门主要部件材料 (收货请核实)

铸铁闸门主要性能

a、渠道闸门渗水量：正向0.72L/min.m，反向1.25L/min.m

b、渠道闸门水头：正向10m，反向2.5m

c、工作介质：污水

d、安装方式：渠道式或靠墙式

e、启闭机型式：手轮式、手摇式或手电两用式

F、合理地使用防腐涂料

铸铁闸门定做价格

环浩水工机械铸铁闸门的价格根据行情而定，但是***质优价廉，我厂奔着“长期合作”的目标，坚持“经营必行于诚，精工必作于细”的经营理念，给您想象不到的实惠。

镶铜铸铁闸门技术参数

（1）．闸门的设计、制造、检验、和验收等都符合CJ/T3006-92《供水排水用铸铁闸门》标准。启闭机按JB/T9019.1～9019.2《螺杆式启闭机》标准。?

（2）．闸门结构形式为明杆式铸铁镶铜闸门、闸门的主要铸件（闸板、闸框和导轨）进行时效处理，铸铁没有裂缝，疏松、气孔、?缩松、浇注不足等缺陷。?

（3）．闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门具有结构坚固、耐磨耐蚀性强、安装使用方便的特点。当阀门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。?

（4）．闸门适用于墙式安装的结构形式，闸门关闭时可对污水进行截流，以方便后续设备的检修与保养。?

（5）．启闭机（含手轮机构及机座）置于操作平台上，操作手轮的高度适合于人工操作，并通过螺杆（或接杆）与闸门连接，必要时设置螺杆导向支承，以使在关闭力下，压杆稳定符合规范要求。?

（6）．除非有特殊规定，闸门承受的正向水压为0.1Mpa、反向水压为0.02?Mpa。在工作压力条件下，闸门密封面的渗漏量≯1.25L/m.min（密封长度）。
